فیوز چیست
فیوز نوعی دستگاه حفاظتی در مقابل ولتاژ و جریان بیش از حد می باشد. اجزای ضروری فیوز یک سیم فلزی یا نوار است که زمانی که جریان بیش از حد به وجود می آید ذوب می شود و مدار که به آن متصل است قطع می شود. مدارهای کوتاه، اضافه بار یا خرابی دستگاه اغلب دلیل جریان بیش از حد هستند.
Miniature fuse

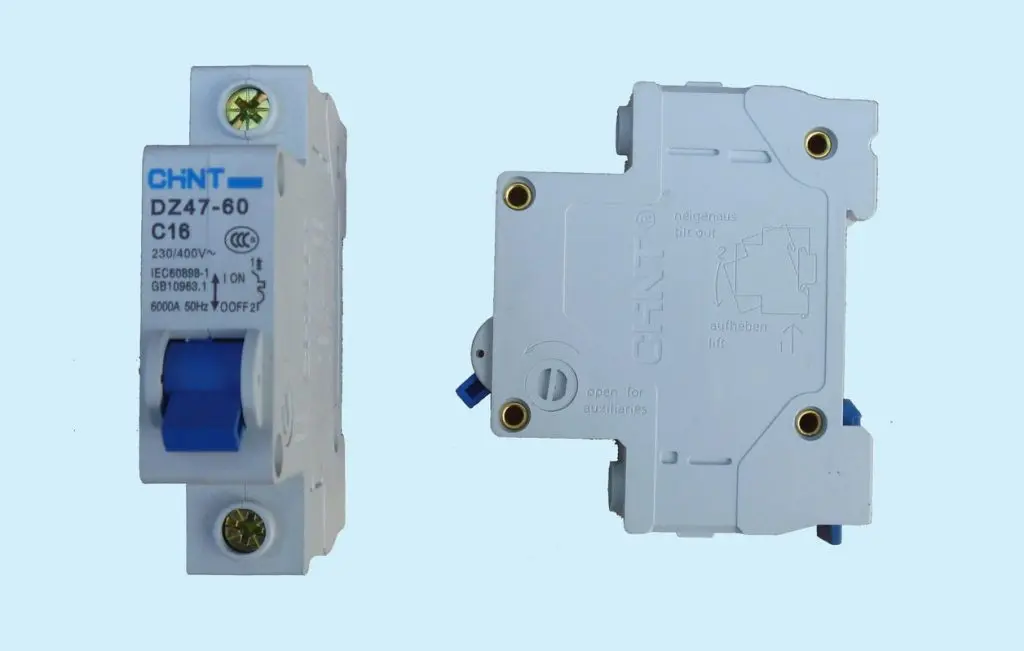

فیوز مینیاتوری یا کلید مینیاتوری در ابعاد فیزیکی نسبتا کوچک و در کاربرد بسیار متنوع هستند. رایج ترین اندازه ها عبارتند از 5 × 20 میلی متری (M205) و فیوزهای 6.3 اینچ 32 میلی متری (3AG) که بیشترین حجم فروش این گروه را تشکیل می دهند.
این وسیله در ابتدا برای کاربردهای خودرو طراحی شده بود اما امروزه آنها در الکترونیک، ابزار دقیق، صوتی، حفاظت از منبع تغذیه و هزاران برنامه کاربردی مختلف استفاده می شوند.
فیوز مینیاتوری شامل فیوزهای زنجیری و فیوز نگهدارنده هستند. لینک فیوز حاوی عنصر فیوز است و باید بعد از اینکه ذوب شد با یک فیوز جدید جایگزین شود. عنصر فیوز می تواند به طور مداوم جریان را تحت شرایط داده شده حمل کند.
هنگامی که جریان نامی بیش از حد باشد، فیوز با توجه به مقدار مشخص شده توسط استانداردها ذوب می شود و جریان برق قطع می شود. مدت زمان فرآیند ذوب در استانداردهای مربوطه مشخص می شوند.
بررسی منحنی قطع کلید مینیاتوری
به صورت کلی وظیفه کلید مینیاتوری و یا MCB حفاظت از مدارهای الکتریکی در برابر خطرات عبور اضافه جریان و اتصال کوتاه می‌باشد. ودر ادامه به بررسی منحنی قطع کلید مینیاتوری برای انتخاب و خرید بهتر می‌پردازیم.
بررسی منحنی قطع کلید مینیاتوری
به صورت کلی منحنی قطع کلید مینیاتوری زمان اتصال کوتاه و مقدار تحمل اضافه جریان توسط کلید بریکر را نشان می‌دهد. این منحنی توسط شرکت‌های سازنده دستگاه مینیاتوری برای انتخاب بهتر و مناسب‌تر برای کاربران تنظیم می‌شود.
همچنین منحنی قطع کلید از دو مولفه زمان ( ستون عمودی ) و مضرب جریان نامی ( ستون افقی ) تشکیل شده است. و نمودار قطع به صورت دو قسمت متفاوت بر آن ترسیم می‌شود.
بخش قطع محافظ اضافه بار ( دستگاه بیمتال ): همانطور که در عکس بالا قابل مشاهده است در قسمت ابتدایی منحنی هر تیپ، نمودار به شکل شیبدار ترسیم شده است و با افزایش جریان، زمان قطع جریان افزایش می‌یابد. در واقع دستگاه جریان ورودی را اضافه بار تشخیص داده و عملکرد قطع جریان تاخیری را شاهد هستیم.
بخش قطع محافظ اتصال کوتاه ( دستگاه سیم‌پیچ مغناطیسی): با توجه به نمودار، زمانی که جریان عبوری از آستانه محافظتی کلید بریک بیشتر شود، دستگاه جریان عبوری را اتصال کوتاه تشخیص می‌دهد و در کمتر از 10 میلی‌ثانیه جریان را از مدار قطع می‌کند.
