امروزه با توجه به پیشرفت تکنولوژی، تقریباً همه چیز از برق تامین می شود.
چه در فضای داخلی و چه در فضای باز، نیاز به تامین برق داریم که با استفاده از نوع مناسب سیم و کابل به دست می آید. نه تنها بخش برق از کابل ها و سیم ها برای انتقال و توزیع برق به خانه و صنایع ما استفاده می کند، بخش مخابرات نیز برای انتقال بی وقفه داده به انواع مختلف کابل ها متکی است. در این مقاله ضمن تعریف سیم و کابل، انواع مختلف آن ها را معرفی می کنیم.
آشنایی کلی با سیم و کابل در برق کشی
اغلب از اصطلاحات سیم و کابل برای توصیف یک چیز استفاده می شود، اما در واقع کاملا متفاوت هستند. سیم یک هادی الکتریکی منفرد است، در حالی که کابل مجموعه ای از سیم ها است که در غلاف قرار گرفته اند. اصطلاح کابل در اصل به یک خط دریایی از طناب های متعدد برای لنگر انداختن کشتی ها اطلاق می شود و در زمینه الکتریکی، کابل ها (مانند سیم) برای حمل جریان های الکتریکی استفاده می شود.

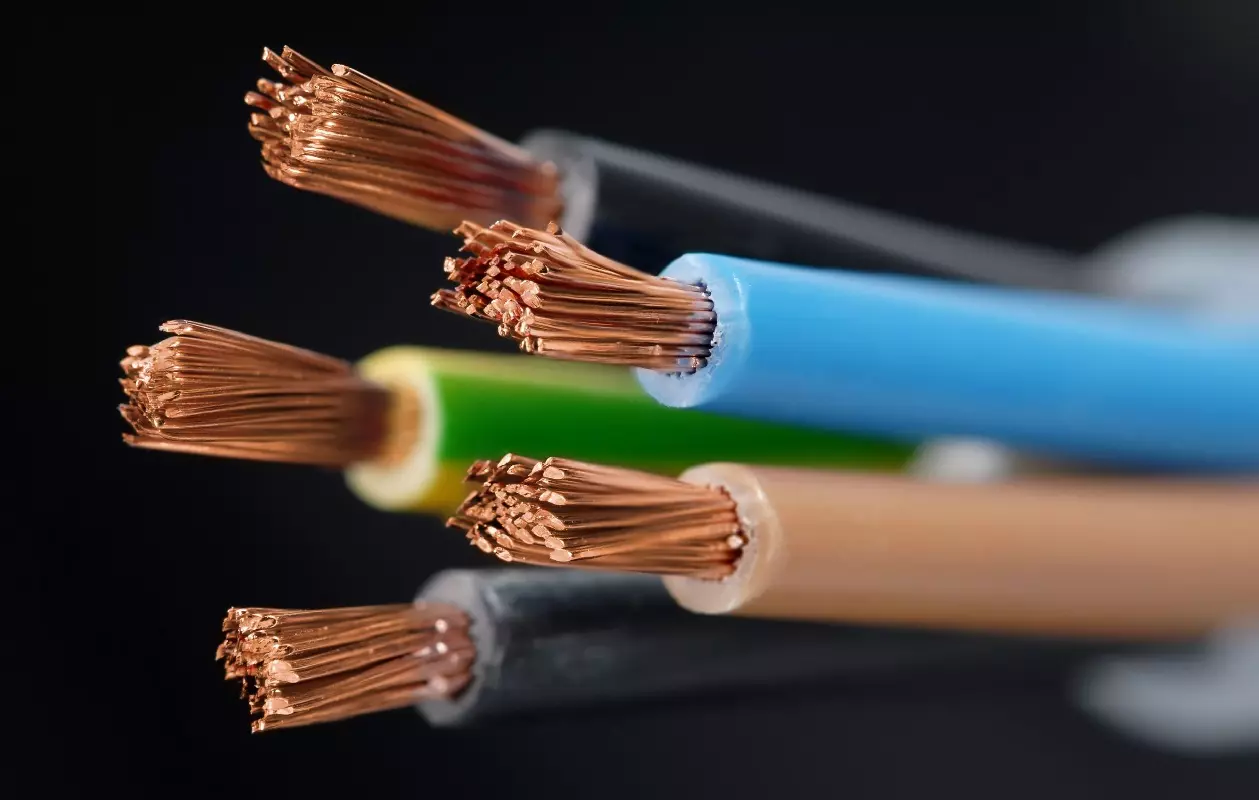

آشنایی کلی با سیم و کابل در برق کشی
سیم ها و کابل ها را می توان از مواد مختلفی مانند مس، طلا و آلومینیوم ساخت. مواد هر کدام مقاومت های متفاوتی دارند. سیم ضخیم مقاومت کمتری نسبت به سیم نازک ساخته شده از همان ماده خواهد داشت. مقاومت سیم می تواند متناسب با تغییر دما یا طول سیم تغییر کند. اندازه سیم نشان دهنده قطر هادی فلزی سیم است. هنگام انتخاب اندازه سیم، باید گیج سیم، ظرفیت سیم و اینکه سیم برای چه کاری استفاده می شود را در نظر بگیرید. اگر سیم خیلی کوچک باشد، جریان زیادی از آن عبور می کند و باعث می شود که سیم قدرت بیشتری را به شکل وات کاهش دهد، زیرا مقاومت بالایی دارد.
تعریف سیم
سیم برق راهی است که از طریق آن برق منتقل می شود. الکتریسیته از طریق سیم های برق از منبعی، عمدتا نزدیک به ترانسفورماتور، به یک پریز در خانه یا محل کار شما می رود. برق از طریق سیم هایی که از فلز ساخته شده اند منتقل می شود. سیم های برق عموما انعطاف پذیر هستند و استفاده از آن ها را آسان تر می کند. اکثر سیم های برق از مس ساخته شده اند. با این حال، آن ها می توانند از آلومینیوم و هم چنین بسیاری از مواد دیگر ساخته شوند.
عوامل موثر در انتخاب نوع سیم در برق کشی
برخی از عواملی که بر انتخاب سیم کشی برق شما تأثیر می گذارد عبارتند از رنگ، اطلاعات برچسب و کاربرد ها. اطلاعات چاپ شده روی پوشش سیم برق تمام چیزی است که برای انتخاب سیم مناسب برای خانه خود نیاز دارید. در اینجا اطلاعات دقیقی در مورد ویژگی های مختلف سیم برق وجود دارد که به شما در انتخاب ترکیب صحیح کمک می کند:
اندازه سیم ها
هر قسمت از ساختمان یا به طور کلی هر کاربرد سیم کشی برق به اندازه سیم خاصی نیاز دارد و اندازه مناسب برای یک برنامه خاص توسط سیم سنج تعیین می شود. سایز بندی سیم توسط سیستم سیم سنج آمریکایی انجام می شود. اندازه سیم های رایج 10، 12 و 14 است. هر چه این عدد بال اتر می رود به معنای کوچک شدن اندازه سیم است و بر میزان توانی که می تواند حمل کند تأثیر می گذارد. به عنوان مثال، یک سیم لامپ ولتاژ پایین با 10 آمپر به سیم گیج 18 نیاز دارد، در حالی که پنل های خدماتی یا پانل های فرعی با 100 آمپر به سیم گیج 2 نیاز دارند.
عوامل موثر در انتخاب نوع سیم در برق کشی
حروف سیمی
حروف THHN، THWN، THW و XHHN نشان دهنده انواع اصلی عایق سیم های منفرد است. این حروف در واقع نشان دهنده موارد زیر هستند:
T – عایق ترمو پلاستیک
H – مقاومت در برابر حرارت
HH – مقاومت در برابر حرارت بالا (تا 194 درجه فارنهایت)
W – مناسب برای مکان های مرطوب
N – پوشش نایلونی مقاوم در برابر آسیب ناشی از نفت یا گاز
X – پلیمر مصنوعی که در برابر شعله مقاوم است.
تفاوت سیم کشی ساختمان تجاری، مسکونی و اداریتفاوت سیم کشی ساختمان تجاری، مسکونی و اداریهمچنین بخوانید
انواع سیم برق
به طور عمده 5 نوع سیم در برق کشی وجود دارد:
سیم های تریپلکس
سیم های تغذیه کننده اصلی
سیم های تغذیه پانل
سیم های عایق غیر فلزی
سیم های تک رشته
سیم های تریپلکس
سیم های تریپلکس معمولا در هادی های افت سرویس تک فاز، بین تیر برق و سر های آب و هوا استفاده می شوند. آن ها از دو سیم آلومینیومی عایق شده تشکیل شده اند که با سیم لخت سوم پیچیده شده اند که به عنوان خنثی مشترک استفاده می شود. نول معمولا از یک گیج کوچک تر ساخته شده است و هم در کنتور برق و هم در ترانسفورماتور به زمین متصل می شود.
سیم های تغذیه کننده اصلی
سیم های تغذیه کننده اصلی برق سیم هایی هستند که محیط بیرونی را به خانه متصل می کنند. آن ها با سیم THHN رشته یا جامد ساخته شده اند و توان کابل نصب شده 25٪ بیشتر از بار مورد نیاز است.
سیم های تغذیه پانل
کابل های تغذیه پانل معمولا از سیم THHN عایق شده سیاه هستند. این سیم ها برای تغذیه جعبه اتصال اصلی و پانل های قطع کننده مدار استفاده می شوند. درست مانند سیم های تغذیه کننده اصلی برق، کابل ها باید 25٪ بیشتر از بار واقعی درجه بندی شوند.
سیم های عایق غیر فلزی
سیم عایق غیر فلزی یا رومکس در اکثر خانه ها استفاده می شود و دارای 2 تا 3 هادی است که هر کدام دارای عایق پلاستیکی و یک سیم زمین لخت هستند. سیم های منفرد با لایه دیگری از روکش غیر فلزی پوشیده شده اند. از آنجایی که نسبتا ارزان تر است و در درجه بندی های 15 و 20 آمپر موجود است، برای سیم کشی داخلی ترجیح داده می شود.
سیم های تک رشته
سیم تک رشته ای نیز از سیم THHN استفاده می کند، اگرچه انواع دیگری نیز وجود دارد. هر سیم جداگانه است و چندین سیم را می توان به راحتی از طریق یک لوله به هم متصل کرد.
کاربرد های مختلف سیم های رنگی
سیم های رنگی مختلف اهداف مختلفی را انجام می دهند، به طور مثال:
مشکی: برای کلید ها یا پریز ها.
قرمز: برای پایه های سوئیچ. هم چنین برای اتصال سیم بین 2 دتکتور دود.
آبی و زرد: از سیم آبی برای نصب کلید های تبدیل و صلیبی و از سیم زرد برای پایه های سوئیچ برای کنترل فن، چراغ ها و غیره.
سفید: همیشه خنثی.
مس سبز و لخت: فقط برای زمین.
کاربرد های مختلف سیم های رنگی
برای تعیین سیم صحیح، مهم است که بدانیم یک سیم چه قدرت و واتی را در هر گیج می تواند داشته باشد. گیج سیم اندازه سیم است، توان مقدار برقی است که می تواند از سیم عبور کند و وات باری است که یک سیم می تواند تحمل کند که همیشه روی لوازم خانگی ذکر می شود.
تعریف کابل برق
همانطور که قبلا ذکر شد، کابل مجموعه ای از سیم های عایق بندی شده است که در یک روکش قرار گرفته اند. به طور معمول، یک کابل حداقل یک سیم برای انتقال جریان، یک سیم خنثی و یک سیم اتصال به زمین دارد. کابل ها بر اساس تعداد سیم های موجود در آن و اندازه / گیج آن ها طبقه بندی می شوند. کابل ها با یک سری حروف و به دنبال آن یک عدد، یک خط تیره و یک عدد دیگر مشخص می شوند. حروف نوع عایق را نشان می دهد.
عدد اول نشان دهنده مقاومت سیم ها در کابل است و عدد زیر خط تیره نشان دهنده تعداد هادی های جداگانه در کابل است. اگر یک G بعد از عدد نهایی آورده شود، به این معنی است که کابل به یک سیم زمین غیر جریانی نیز مجهز است. کابل برق نیز دارای انواع مختلف، رنگ و کاربرد به عنوان عوامل تعیین کننده آن است. در اینجا مختصری در مورد کابل هایی است که برای تعیین کابل مناسب برای خانه خود باید بدانید.
برچسب گذاری کابل ها
برچسب گذاری کابل ها بسیار مهم است و اطلاعات زیادی در مورد انواع عایق آن، تعداد سیم ها و گیج سیم ها ارائه می دهد. به برخی از برچسب های نوشته شده روی سیم هایی که معمولا در سیم کشی خانه استفاده می شود نگاهی بیندازید.
14-2G: کابل شامل دو سیم عایق و یک سیم زمین است. سیم تکی 14 گیج است.
14-3G: کابل شامل سه سیم عایق و یک سیم زمین است. سیم های مجزا 14 گیج هستند.
12-2 w/G: کابل شامل دو سیم عایق با یک سیم زمین است. سیم های مجزا 12 گیج هستند.
12-3 w/G: کابل شامل سه سیم عایق شده با یک سیم زمین است. سیم های مجزا 12 گیج هستند.
600 ولت: این کابل برای حداکثر 600 ولت نامگذاری شده است. کابل NM معمولا برای سیم کشی خانه استفاده می شود.
TYPE NM-B: NM مخفف Non-metallic است و در واقع کابلی با روکش غیر فلزی از نوع B است. این نوع کابل معمولا برای سیم کشی وسایل و دستگاه ها در خانه استفاده می شود.
